产品概述: 分布式KVM输出节点,其高画质、高性能、多码流实时处理等特点为视频、双向音频信号以及USB、键盘鼠标信号传输提供了可靠保障,是构建可视化分布式坐席协作系统的关键部分。

产品介绍

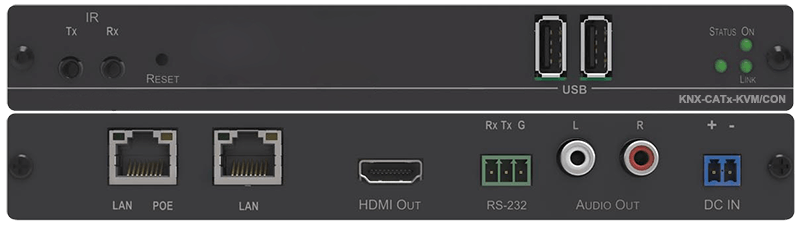

KX-CATx-KVM/ CON
功能特点:
  1. 通过单根CAT6及以上电缆接收来自200m(最大)远传送过来的视频、立体声音频、USB、鼠标和键盘信号
  2. 1路HDMI视频输出端口,兼容VGA/DVI/HDMI视频格式,支持最高分辨率1920×1080@@60Hz /VGA,1920×1200@60Hz/DVI&HDMI
  3. 1路3.5mm立体声输出端口,兼容Dolby、DTS、Linear PCM
  4. 2路USB 2.0,A型USB端口,支持厂家认证过的USB2.0,HID等设备
  5. 1组键盘、鼠标端口,支持windows、linux、mac操作平台的鼠标、键盘管理
  6. 1路MIC输入端口,方便点对点语音对讲
  7. 支持用户登录
  8. 支持OSD菜单
  9. 支持快捷键、热键自定义
  10. 支持快捷键CPU连接、获取、推送
  11. 支持音频解嵌,支持视、音频同步或异步切换
  12. 支持可视化调度
  13. Autoscale技术,自适应不同输出分辨率显示
  14. 支持自定义分辨率显示
  15. 内置Web配置页面,方便配置本机信息
  16. 专属的视频图像处理引擎,支持交换机分配、中继与路由功能
产品规格:
视频
  • 接口:HDMI母接口
  • 最高分辨率:3840*2160@30Hz
  • 最大传输距离:收/发:120m/CAT6及以上电缆;前/后:15m/专用电缆
  • 模拟信号电平:0V~+0.7V
  • 数字信号电平:TTL低电平:<0.8V;TTL高电平>2.4V
音频
  • 接口:3.5mm音频插孔
  • 特性:双向音频互通
  • 增益:0db
  • 频率响应:20Hz to 20kHz,±0.05 dB
  • THD(总谐波失真)+噪声:Line:<0.1%;MIC:<0.5%
  • 输入阻抗:2.2K ohm
USB
  • 接口:USB-B插座
  • 标准:USB2.0,USB-HID
IR
  • 接口:3.5mm
  • 载波:38KHz
串口
  • 接口:3pin凤凰座
  • 波特率:300~115200 bit/s,默认波特率115200
  • 电平:串行,232电平,全双工
一般规格
  • 电源:DC12V 1A
  • 存储温度/湿度:-40 ~ +125℃ / ~100% 无凝露
  • 工作温度/湿度:0~+45℃/ 10~95%无凝露
  • 工作海拔:2KM 以下
  • ESD标准:SJ/T10694-1996(电子产品防静电系统测试方法),GBJ79-85(工业企业通信接地设计规范)
  • EDID:支持在线升级或EDID回传
  • 尺寸:
25mm高×182mm宽×84mm深(无吊耳)
25mm高×213mm宽×84mm深(带吊耳)
  • 机架安装:支持,需配置机架安装装置
  • 产品重量:440g
  •
