分布式多信号输入节点

产品概述: 分布式KVM输入节点,其高画质、高性能、多码流实时处理等特点为视频、双向音频信号以及USB、键盘鼠标信号传输提供了可靠保障,是构建可视化分布式坐席协作系统的关键部分。

产品介绍

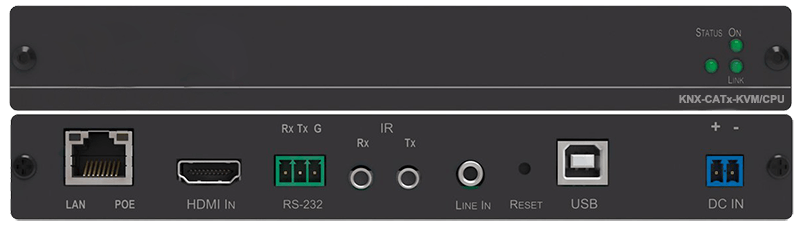

KX-CATx-KVM/ CPU
功能特点:
  1. 通过单根CAT6及以上电缆传输视频、立体声音频、USB、鼠标和键盘信号至120m远的距离
  2. 1路HDMI输入端口,兼容VGA/DVI/HDMI视频格式,支持最高分辨率1920×1080@@60Hz /VGA,1920×1200@60Hz/DVI&HDMI
  3. 1路3.5mm输入,支持立体声道线性音频
  4. 1路USB 2.0,B型USB端口,支持厂家认证过的USB2.0,HID等设备
  5. 一路Relay接口,用于接收器端的远程PC开机管理
  6. 支持音频加嵌,支持视、音频同步或异步切换
  7. 自动IP分配,支持交换机分配、中继与路由
  8. 支持可视化调度
  9. 内置Web配置页面,方便配置本机信息
  10. 自动EDID管理功能
  11. 兼容HDCP1.4、HDCP2.2
产品规格:
视频
  • 接口:HDMI母接口
  • 最高分辨率:3840*2160@30Hz
  • 最大传输距离:收/发:120m/CAT6及以上电缆;前/后:15m/专用电缆
  • 模拟信号电平:0V~+0.7V
  • 数字信号电平:TTL低电平:<0.8V;TTL高电平>2.4V
音频
  • 接口:3.5mm音频插孔
  • 特性:双向音频互通
  • 增益:0db
  • 频率响应:20Hz to 20kHz,±0.05 dB
  • THD(总谐波失真)+噪声:Line:<0.1%;MIC:<0.5%
  • 输入阻抗:2.2K ohm
USB
  • 接口:USB-B插座
  • 标准:USB2.0,USB-HID
IR
  • 接口:3.5mm
  • 载波:38KHz
串口
  • 接口:3pin凤凰座
  • 波特率:300~115200 bit/s,默认波特率115200
  • 电平:串行,232电平,全双工
一般规格
  • 电源:DC12V 1A
  • 存储温度/湿度:-40 ~ +125℃ / ~100% 无凝露
  • 工作温度/湿度:0~+45℃/ 10~95%无凝露
  • 工作海拔:2KM 以下
  • ESD标准:SJ/T10694-1996(电子产品防静电系统测试方法),GBJ79-85(工业企业通信接地设计规范)
  • EDID:支持在线升级或EDID回传
  • 尺寸:
25mm高×182mm宽×84mm深(无吊耳)
25mm高×213mm宽×84mm深(带吊耳)
  • 机架安装:支持,需配置机架安装装置
  • 产品重量:440g
  •
